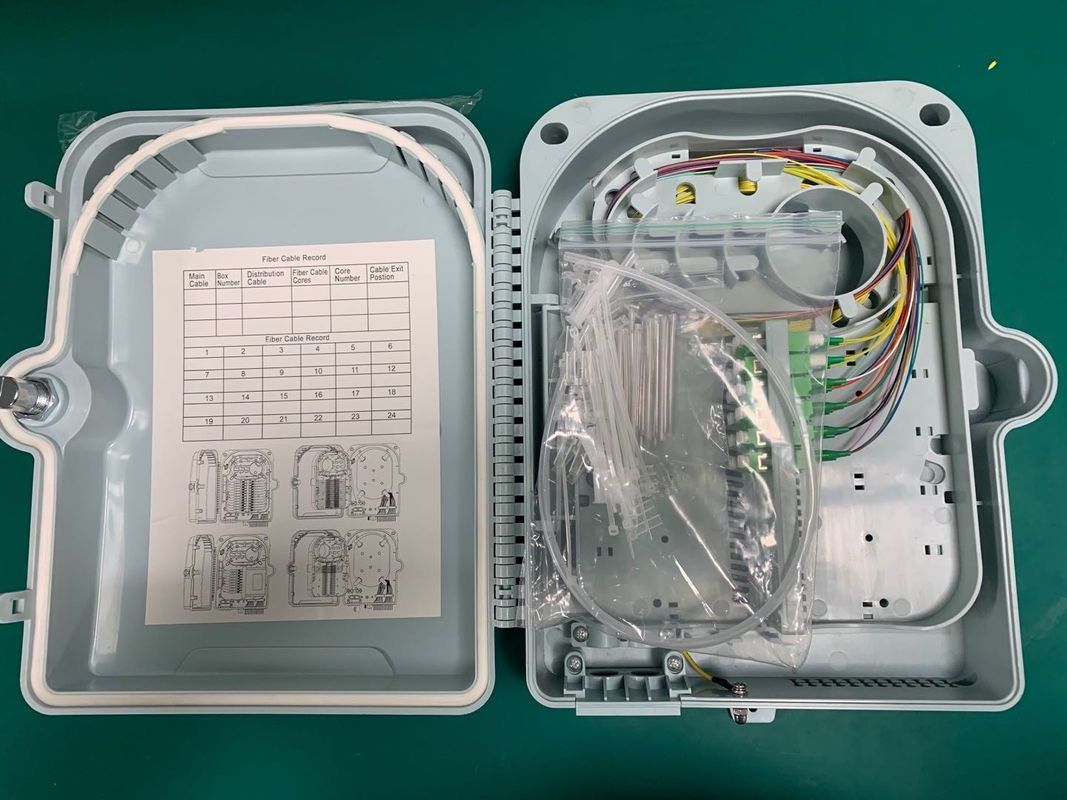

24C Buiten ODB

 Overzicht

Deze distributie doos sluit tot 2 glasvezelkabels, biedt ruimte voor splitters en tot 24 fusiepunten, kent 24 SC adapters en werkt onder buitenomgevingen.Het is een uitstekende kosteneffectieve oplossingsleverancier in de FTTx-netwerken.

Specificaties

Structuuren Kenmerken

Gebruik splice en patch cord Afscheidingsstructuur, gemakkelijk onderhoud;

Hoogwaardig plastic. Mooi. uiterlijk;

Interne omzetstructuur,gemakkelijk te onderhoud;

Kan 24 stuks SC installeren adapters;

Kan mini-type installeren splitser

Kan 24 stuks dropkabel verlaten;

Bescherming Niveaus: IP65

Installatie instructies

Controleer het product: volgens de verpakkingslijst om het één voor één te controleren.

met een vermogen van niet meer dan 50 kVA Ik maak het goed.

Als per de vereiste, open het gat aan de onderkant van de doos, dan installeer de afdichting ringen Als per de kabel grootte afdichting ringen, kabel door de

Stel de lengte van de kabel in, houd de extra kabel rond 0,5 m;

Reinig de kabel, snijd de kabelbeschermer rond 0,4 meter, houd de pantserdeel rond 30 mm, houd de vezels rond 60 mm;

Wanneer u de kabel aftrekt, gebruikt u isolatietape of een warmtevertragend beschermmiddel.

Doe de vezels door het gat, bevestig het met een klem, en trek de schroeven aan.

 Kofferbakmet een vermogen van meer dan 10 W schelpen

Verwijder de vezels en de staart, 1,3 tot 1,5 meter, zet dan de buisbeschermer op; open het dienblad, spliceer de vezels;

Zet de eindvezel in het dienblad, bevestig de vezel en de staart, merk de vezel op en noteer het.
